Please note: Drivers are idealized in the simulations.

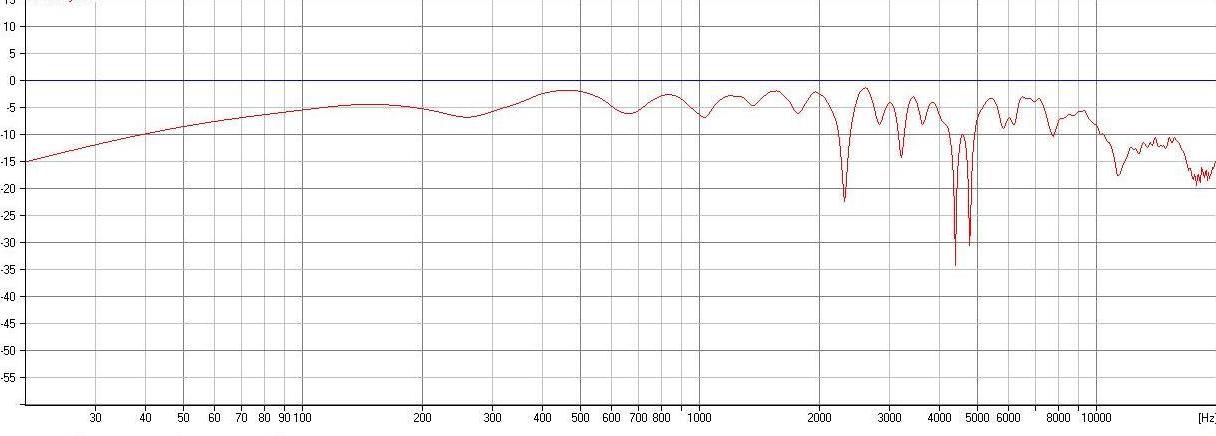

Simulierte Übertragungscharakteristik der offenen Schallwand mit allen 6 Fullrange Treibern ohne frequenzabhängige Gewichtung. Das virtuelle Messmikrofon befindet sich hier in 3m Entfernung auf Höhe des 2. Chassis von oben. Die Welligkeit ist im Bereich bis 2 Khz sehr gering. Eine "Dipole Peak" Kompensation ist daher nicht erforderlich. Die Anordnung erreicht eine untere Grenzfrequenz von etwa 70 Hz. Der Effekt des Bodens ist durch Spiegelung der Schallwand berücksichtigt. Die Bodennähe trägt entscheidend zum Erreichen der recht tiefen Grenzfrequenz bei.
Simulated amplitude v. frequency response of the open baffle using all 6 fullrange drivers without frequency adaptive power weighting. Virtual microphone is located at 3m distance and in height of the second fullrange driver from above. Up to 2 Khz there is very low ripple. A "dipole peak" compensation is not necessary. The open baffle line array reaches a lower frequency limit of about 70Hz. Floor reflections are accounted for by a mirrored baffle, where the floor is the "mirror". The floor contributes to the low frequency response.

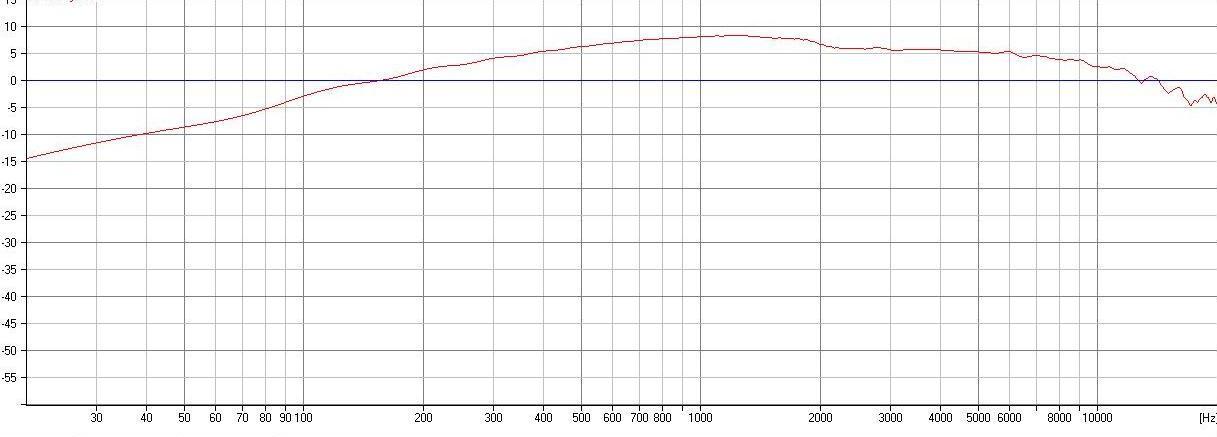

Das Bild unten zeigt eine Simulation nur der oberen 3 Strahler. Bodenreflexionen sind hier nicht berücksichtigt. Der Mikrofonabstand beträgt 3m. Die obere 3er Gruppe zeigt im Bereich oberhalb 2 Khz ein sehr ausgeglichenes Verhalten. Es wurde auf Höhe des 2. Chassis von oben "gemessen". Der sanfte Abfall im Hochtonbereich findet sich auch beim realen Objekt und wird dort über ein geeignetes Netzwerk kompensiert.
The picture below shows the simulation using only the upper 3 fullrange drivers. Floor reflections are not accounted for. Above 2 KHz the upper group of drivers shows very balanced behaviour. The smooth decay in the uppermost octave is present in the real object too and has been equalized there by an appropriate network.
